Промышленные градирни являются критически важным элементом систем оборотного водоснабжения на многих предприятиях. Их основная задача – охлаждение больших объемов воды за счет частичного испарения и теплообмена с атмосферным воздухом. Эффективная работа градирни напрямую влияет на энергопотребление всего производства, его экологичность и бесперебойность технологических циклов. Понимание конструктивных особенностей и строгое соблюдение регламентов эксплуатации – залог их долговечной и безопасной работы.
Принцип работы и назначение градирен
Градирня предназначена для отвода избыточного тепла от воды https://pamyatplus.ru/zabolevaniya/gradirni-promyshlennogo-naznacheniya-konstrukczii-i-reglamenty.html, нагретой в промышленных аппаратах (компрессорах, конденсаторах, реакторах). Горячая вода распределяется внутри градирни, стекая по оросителю – специальной насадке, увеличивающей площадь контакта воды с воздухом. Поток воздуха, движущийся навстречу воде, отбирает у нее тепло. Часть воды при этом испаряется, что и является основным механизмом охлаждения. Охлажденная вода собирается в бассейне и вновь подается на технологические нужды, замыкая цикл.
Основные типы конструкций градирен
Конструктивное исполнение градирен определяется способом создания воздушного потока. Выделяют два основных типа:
Башенные (вытяжные) градирни
Это мощные железобетонные сооружения гиперболической формы. Движение воздуха в них создается за счет естественной вытяжки: нагретый влажный воздух поднимается вверх, а снизу его замещает холодный атмосферный воздух. Их ключевые преимущества – низкое энергопотребление (не требуются вентиляторы) и способность охлаждать очень большие объемы воды. Недостатки – высокая стоимость строительства и большая занимаемая площадь. Применяются на крупных ТЭЦ и металлургических комбинатах.

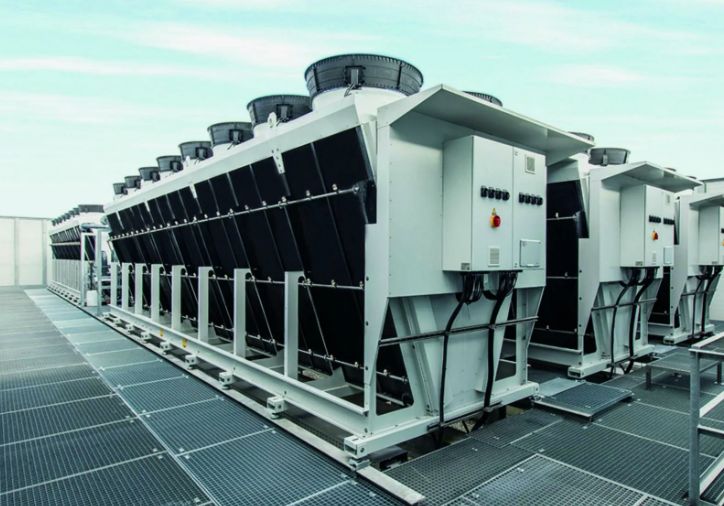

Вентиляторные (механические) градирни
Наиболее распространенный тип в промышленности. Воздушный поток здесь нагнетается одним или несколькими осевыми вентиляторами. Корпус таких градирен обычно изготавливается из стеклопластика, стали или бетона. Они компактнее, дешевле башенных и обладают высокой эффективностью охлаждения, которая легко регулируется скоростью вращения вентиляторов. Недостаток – зависимость от электропитания и затраты на эксплуатацию вентиляторов. Используются на предприятиях химической, нефтеперерабатывающей, пищевой промышленности и в системах кондиционирования.
Регламенты технической эксплуатации
Безопасная и эффективная работа градирни требует строгого соблюдения регламентов технического обслуживания (ТО). Основные мероприятия включают:
-
Плановые осмотры: Ежесменный визуальный контроль работы вентиляторов, приводов и системы разбрызгивания.
-
Периодическое техническое обслуживание: Регулярная очистка оросителя, поддона и водоуловителя от накипи, грязии и биологических обрастаний (водорослей, бактерий).
-
Контроль параметров воды: Анализ химического состава оборотной воды для предотвращения коррозии и солеотложений. Проведение противомикробной обработки.
-
Сезонное обслуживание: Консервация градирни на зимний период для регионов с отрицательными температурами, включая слив воды из уязвимых узлов.
-
Ремонтные работы: Проверка и ремонт механических частей, подшипников, редукторов, замена изношенных элементов.
Эксплуатация должна вестись в соответствии с руководством по заводской эксплуатации и нормативными документами, такими как Федеральные нормы и правила (ФНП) в области промышленной безопасности.
Заключение
Градирня – это сложный инженерный объект, выбор конструкции которого зависит от масштабов производства, требуемой производительности и экономической целесообразности. Независимо от типа – будь то мощная башенная или компактная вентиляторная установка – ее надежность и долговечность определяются строгим соблюдением регламентов технической эксплуатации. Регулярное и качественное обслуживание не только предотвращает аварийные остановки производства, но и обеспечивает энергоэффективность и экологическую безопасность технологического процесса, что в конечном итоге определяет рентабельность всего предприятия.
